제품 상세 정보:
|
| 표준 :: | ANSI, DIN, JIS, ASME | 모델 번호: | 나사목 플랜지, DN15-2500 |
|---|---|---|---|
| 판형 플랜지: | 플레이트 플랜지를 밟고 미끄러져 넘어지세요 | 재료: | ASTM A105 ASTM A216 |
| 샘플: | 무료로요 | 절차: | 위조 + CNC 기계가공 |
| 하이 라이트: | 강철판 플랜지 1.4404,강철판 플랜지 304,녹슬지 않는 강철 304L 플랜지 |
||

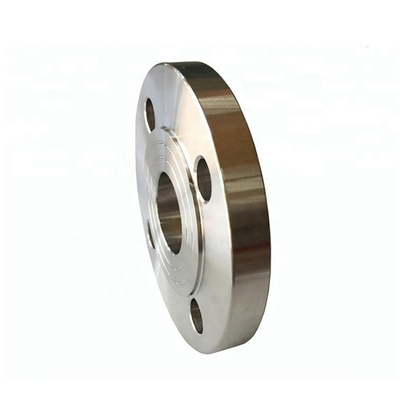

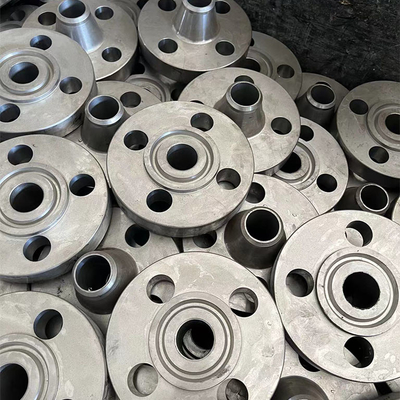

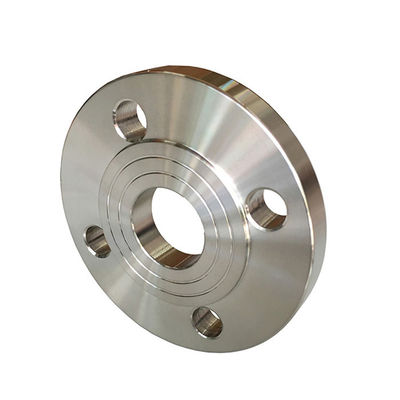

웰드 위의 1.4307 1.4404 304 316l 스테인레스 강 플랜지 소켓 용접 플랜지 하락은 맹인플랜지를 목을 자릅니다
| 표 ANSI, ASME, ASA, B16.5 600lb/sq.in. 플레이트 플랜지 무선주파수 | |||||||||
| ø | Ｄ | 비 | Ｇ | Ｍ | Ｊ | Ｋ | 홀 | Ｌ | Kg. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
기록 :
1. 겹치는 결합 를 제외한 클래스 600 플랜지는 부낸표면을 0.25 (6.35mm)명 구비될 것이며, 그것이 Hub` (Y1), (Y3)를 통하여 '두께` (C)와 '길이에 포함되지 않습니다. 2. 슬립온식, 나선부, 소켓 융착과 랩 조인트 플랜지를 위해, 허브는 토대에서부터 꼭대기까지 수직이거나 7 도의 한계 내에서 끝이 좁아진 또한 형성하여질 수 있습니다. 3. 맹인플랜지는 슬립 온 플랜지를 위해 또는 허브 없이 사용된 그것과 같은 허브로 만들어질 수 있습니다. 4. 개스킷 표면과 후방 (볼트결합을 위한 지지면)은 1 도 이내에 평행하게 됩니다. 평행을 이루기 위해, 면취부는 두께 (C)를 감소시키는 것 없이 MSS SP-9에 따라 실행됩니다. 5. 1/2 에서 3 1/2 사이즈의 차원 학급에 대해서 말하자면 똑같은 것 400 플랜지이고. 6. 소켓 (D)의 깊이는 단지 3 인치를 통한 크기에서 ANSI 비 16.5까지 커버됩니다, 위에 3 인치가 제조사의 선택에 있습니다. |
공장 정보 :
허베이 하이하오 고압력이 플랜지와 관 이음쇠 단체 Co., Ltd．는 1982년에 설립되었습니다, 하이하오 단체가 전면 자회사 지명된 허베이 하이하오 단체 프리미엄 파이프라인 장비 Co., Ltd． 허베이 하이하오 고압력이 플랜지와 관 이음쇠 단체 컴퍼니가 580,000 평방미터의 영역에 걸치고 660명의 근로자와 RMB 2억 5000만의 전체 자산과 거의 100,000 톤의 연 생산량을 가지고 있고 고백합니다. 현재, 하이하오 집단은 22 진보적 플랜지와 관 이음 생산 라인을 가지고 있습니다 ; 국제적이고 중국 기준에 일치하여 고압력이 다른 사양, 중압과 저압 스테인레스 강, 합금 강과 탄소 강철 플랜지, 팔꿈치, 엘보 파이프, 티, 환원제, 소켓부품과 다른 파이프라인 구성을 커버하면서, 하이하오 그룹은 플랜지와 관 이음쇠를 생산합니다.
FAQ :
Q1. 당신의 공장이 어디에 있습니까 ?
A1 :우리의 기업들의 처리 센터는 Cangzhou,HeBei, 중국에 위치합니다.
Q2. 당신의 회사의 주요 생산물이 무엇입니까 ?
A2 : 우리의 주요 생산물은 일렬로 플랜지, 팔꿈치, 엘보 파이프, 티, 환원제, 소켓부품과 다른 파이프라인 구성입니다.
Q3. 어떻게 당신이 품질을 제어합니까 ?
A3 : 공장 시험 인증은 출하로 공급됩니다, 제 3자 감사가 이용 가능합니다.
