제품 상세 정보:
|
| PN16 플랜지: | 단조 플랜지 | 상품 이름: | 검은 바닥 플랜지 |
|---|---|---|---|
| 표준 :: | ANSI, DIN, JIS, ASME | 모델 번호: | 나사목 플랜지, DN15-2500 |
| 판형 플랜지: | 플레이트 플랜지를 밟고 미끄러져 넘어지세요 | 재료: | ASTM A105 ASTM A216 |
| 샘플: | 무료로요 | 절차: | 위조 + CNC 기계가공 |
| 사이즈: | 15mm-6000mm | 포장 세부 사항: | 나무 상자 & 팔레트 |
| 하이 라이트: | DN150 강철판 플랜지,강철판 플랜지는 구멍을 뚫었습니다,1 인치 부낸표면 플랜지 |
||

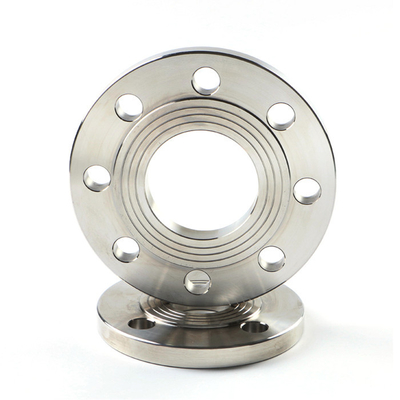

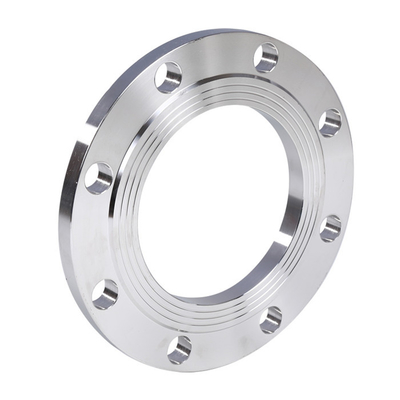

퍼포레이티드 플레이트 플랜지 WN 플랜지 위의 목 하락을 용접하는 DN150 A105 106 탄소강 플레이트 플랜지는 얼굴을 올렸습니다
기록 :
1. 겹치는 결합 를 제외한 클래스 150 플랜지는 부낸표면을 0.06 (1.6mm)명 구비될 것이며, 그것이 Hub` (Y1), (Y3)를 통하여 '두께` (C)와 '길이에 포함됩니다.
2. 슬립온식, 나선부, 소켓 융착과 랩 조인트 플랜지를 위해, 허브는 토대에서부터 꼭대기까지 수직이거나 7 도의 한계 내에서 끝이 좁아진 또한 형성하여질 수 있습니다.
3. 맹인플랜지는 슬립 온 플랜지를 위해 또는 허브 없이 사용된 그것과 같은 허브로 만들어질 수 있습니다.
4. 개스킷 표면과 후방 (볼트결합을 위한 지지면)은 1 도 이내에 평행하게 됩니다. 평행을 이루기 위해, 면취부는 두께 (C)를 감소시키는 것 없이 MSS SP-9에 따라 실행됩니다.
5. 소켓 (D)의 깊이는 단지 3 인치를 통한 크기에서 ANSI 비 16.5까지 커버됩니다, 위에 3 인치가 제조사의 선택에 있습니다
| 표 ANSI, ASME, ASA, B16.5 150lb/sq.in. 플레이트 링 플랜지 무선주파수 | |||||||||
| ø | Ｄ | 비 | Ｇ | Ｍ | Ｊ | Ｋ | 홀 | Ｌ | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
공장 정보 :
허베이 하이하오 고압력이 플랜지와 관 이음쇠 단체 Co., Ltd．는 1982년에 설립되었습니다, 하이하오 단체가 전면 자회사 지명된 허베이 하이하오 단체 프리미엄 파이프라인 장비 Co., Ltd． 허베이 하이하오 고압력이 플랜지와 관 이음쇠 단체 컴퍼니가 580,000 평방미터의 영역에 걸치고 660명의 근로자와 RMB 2억 5000만의 전체 자산과 거의 100,000 톤의 연 생산량을 가지고 있고 고백합니다. 현재, 하이하오 집단은 22 진보적 플랜지와 관 이음 생산 라인을 가지고 있습니다 ; 국제적이고 중국 기준에 일치하여 고압력이 다른 사양, 중압과 저압 스테인레스 강, 합금 강과 탄소 강철 플랜지, 팔꿈치, 엘보 파이프, 티, 환원제, 소켓부품과 다른 파이프라인 구성을 커버하면서, 하이하오 그룹은 플랜지와 관 이음쇠를 생산합니다.
FAQ :
Q1. 당신의 공장이 어디에 있습니까 ?
A1 :우리의 기업들의 처리 센터는 Cangzhou,HeBei, 중국에 위치합니다.
Q2. 당신의 회사의 주요 생산물이 무엇입니까 ?
A2 : 우리의 주요 생산물은 일렬로 플랜지, 팔꿈치, 엘보 파이프, 티, 환원제, 소켓부품과 다른 파이프라인 구성입니다.
Q3. 어떻게 당신이 품질을 제어합니까 ?
A3 : 공장 시험 인증은 출하로 공급됩니다, 제 3자 감사가 이용 가능합니다.
